Diseño y Fabricación de un Dron de Carga Multipropósito: Proyecto Integrado de Estudiantes del MUII en la EIIC

Estudiantes de 2º curso del MUII han desarrollado el trabajo de curso conjunto en las asignaturas optativas Diseño 3D de sistemas mecánicos y Diseño de máquinas para fabricación consistente en el diseño, cálculo y fabricación de estructura de dron multipropósito de alta capacidad de carga.

En la primera optativa, impartida por los docentes Pedro Cabrera y Carlos Matos, los estudiantes se centraron en el diseño y cálculo mecánico de diferentes opciones de estructuras y configuraciones del dron de carga, donde se requería un volumen de carga de 1 m³, 100 kg de carga mínima y peso máximo de estructura de 100 kg. Los estudiantes, divididos en grupos, desarrollaron los drones teniendo en cuenta no sólo estos condicionantes de diseño sino la propulsión requerida a partir de motores comerciales específicos para estas aplicaciones, cargas según hipótesis de vuelo, baterías de alimentación, o tamaño de álabes de propulsión.

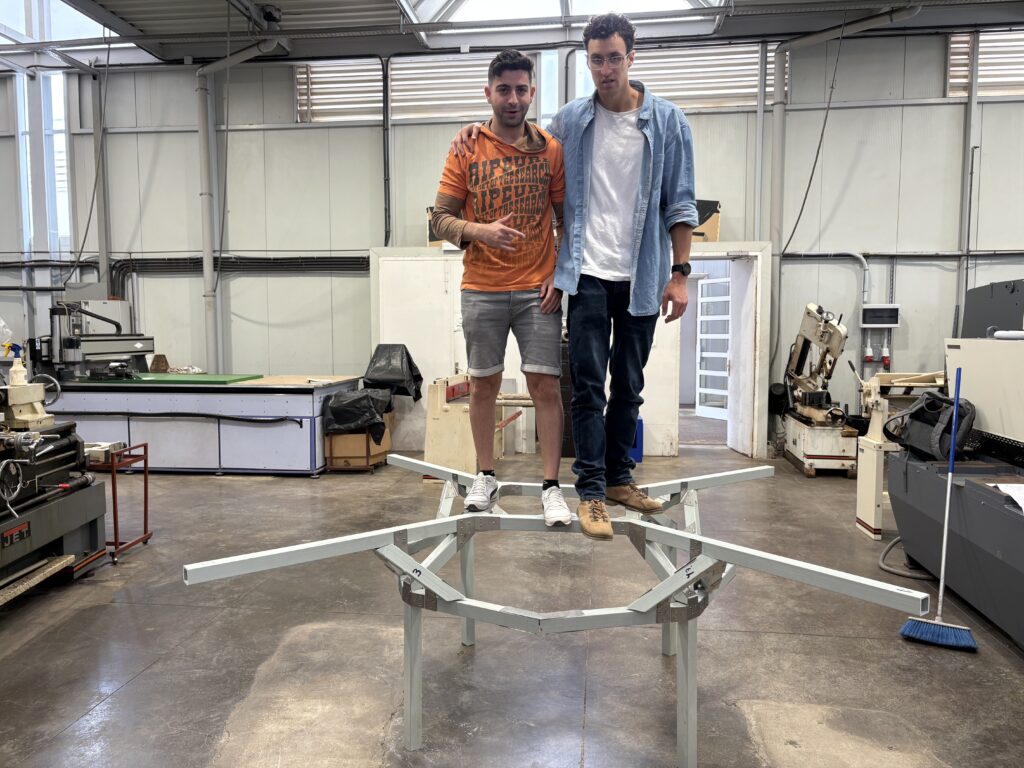

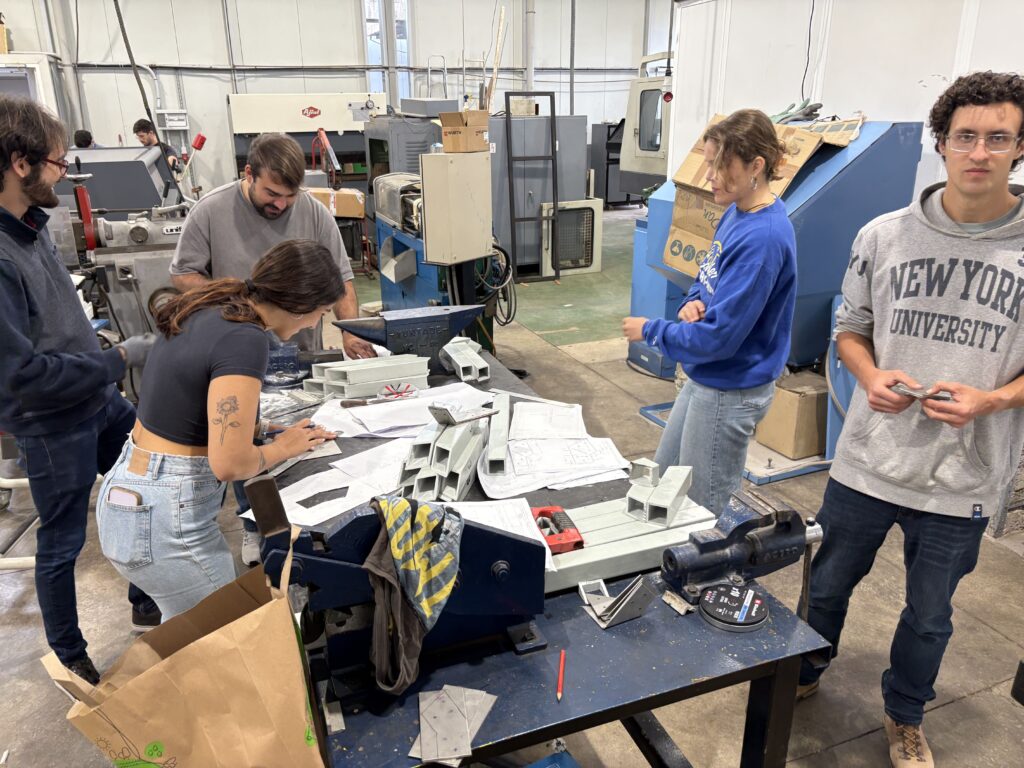

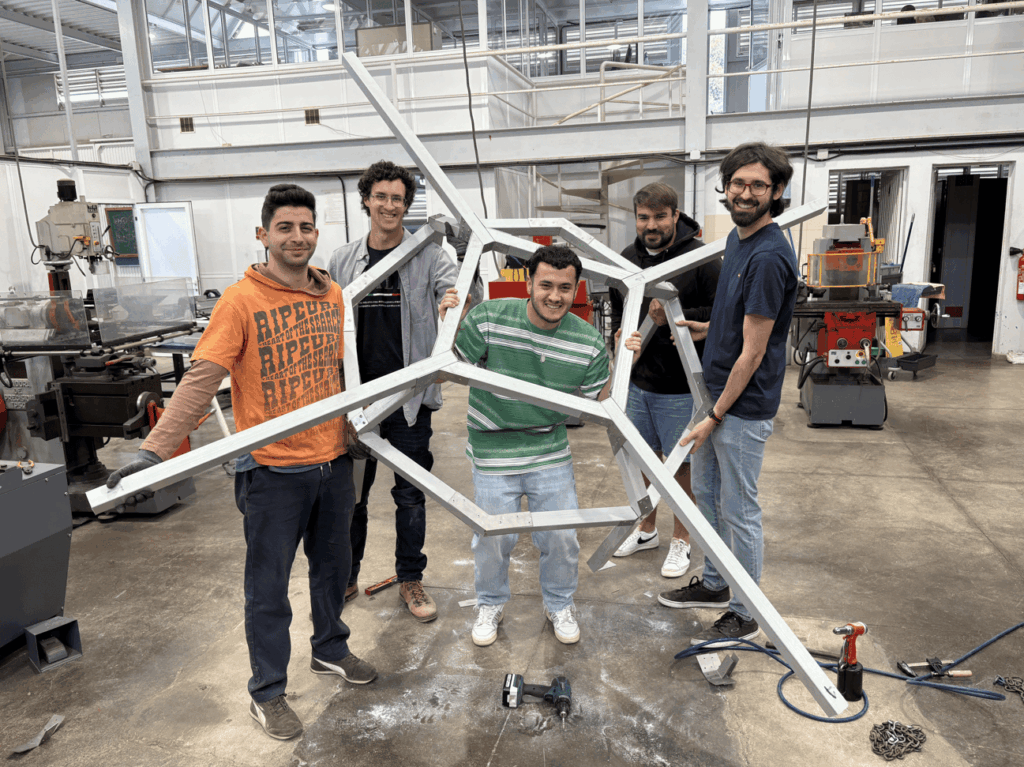

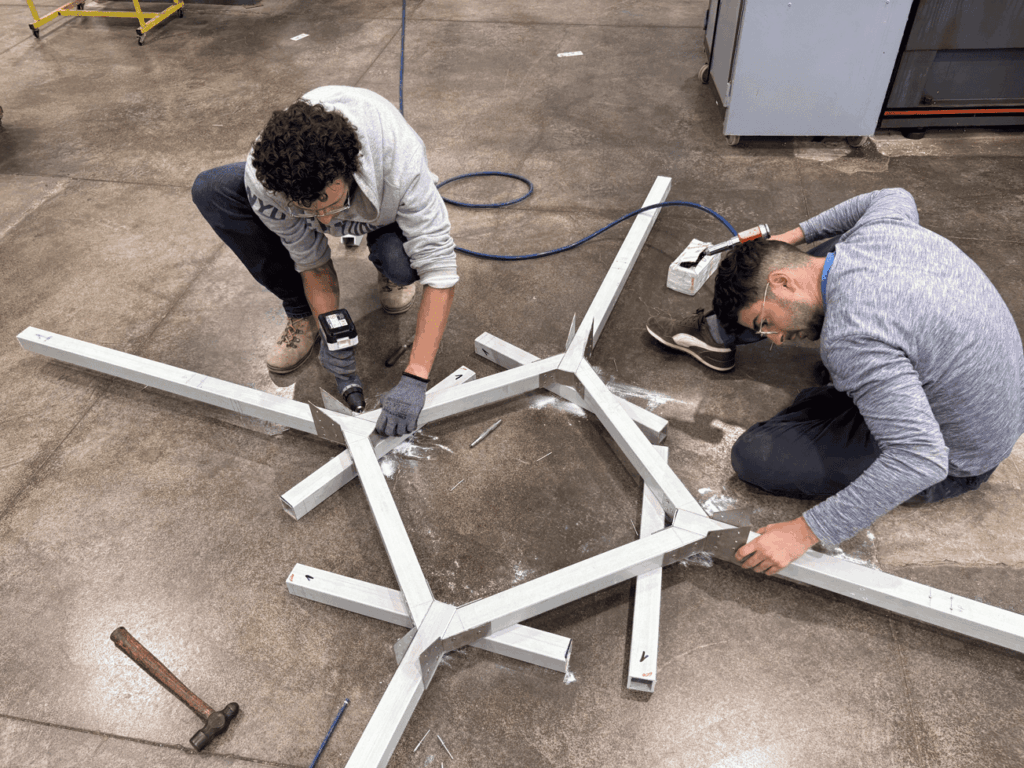

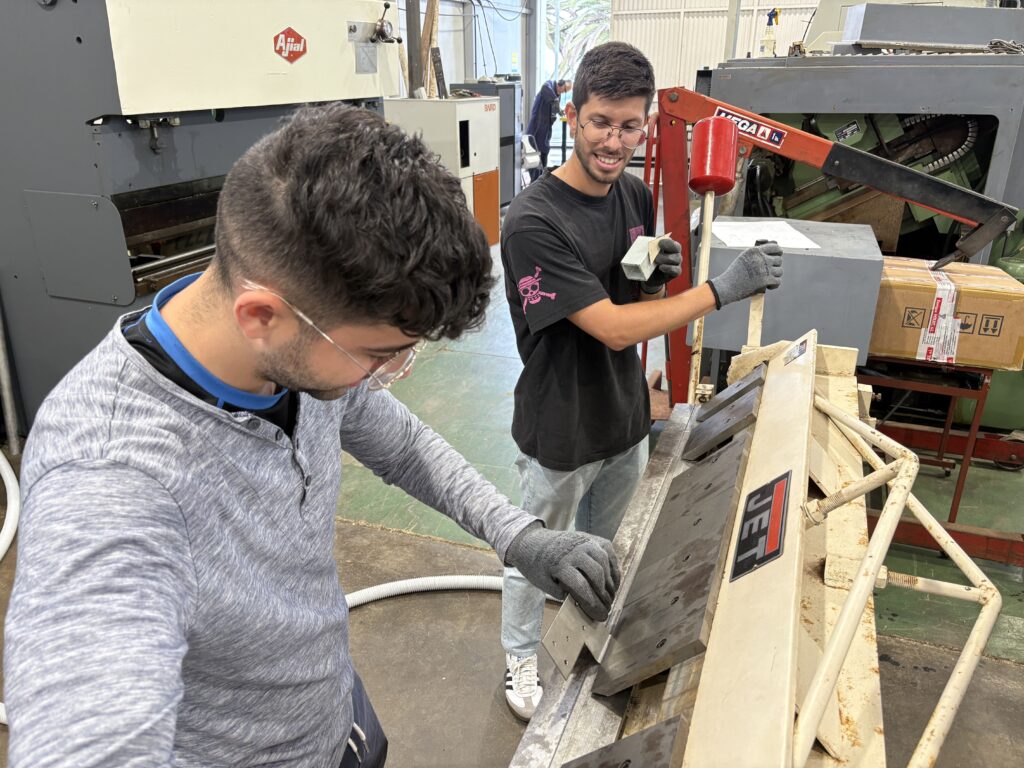

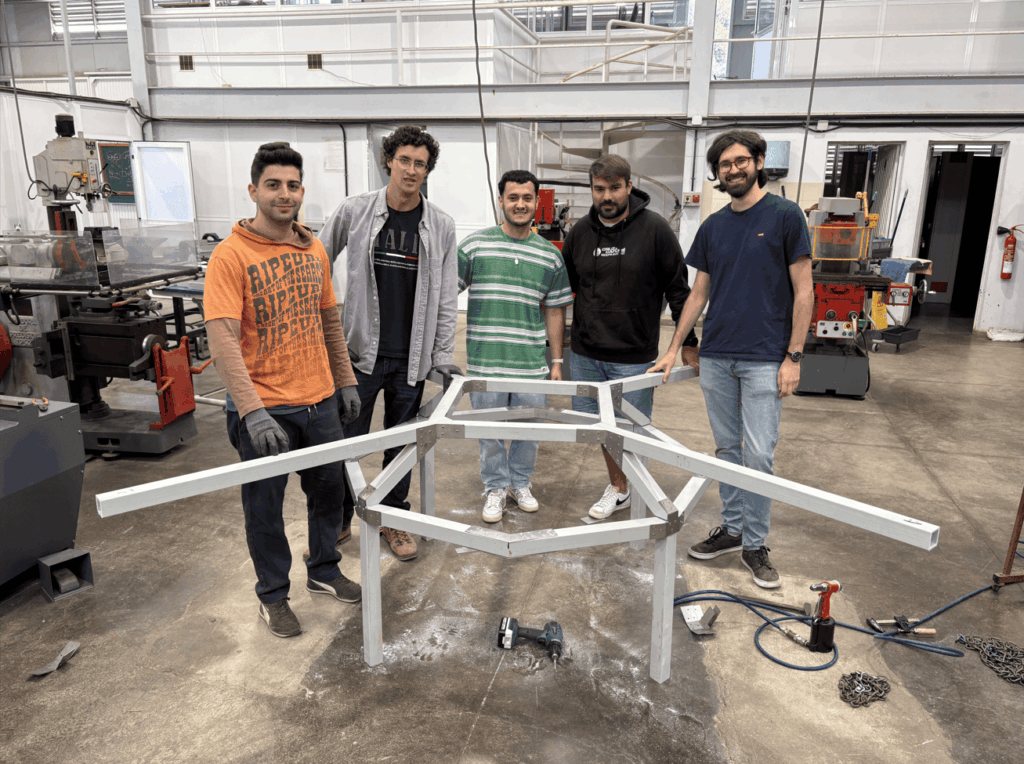

En la segunda optativa, impartida por Pablo Bordón y Rubén Paz, los equipos continuaron con la optimización de los diseños previamente desarrollados, pero rediseñando los elementos principales para permitir una fabricación real. De esta manera, los estudiantes se enfrentaron a los condicionantes de los procesos reales de fabricación. Tras la votación del mejor diseño, los estudiantes fabricaron el dron seleccionado, de estructura octogonal, que permite una carga máxima de elevación de hasta 300 kg, con un peso de estructura menor a 40 kg y un volumen de carga variable según necesidades, de al menos 1 m3. La solución final se fabricó a partir de perfiles estructurales pultrusionados de PRFV (poliéster reforzado de fibra de vidrio continua), que presentan altas propiedades mecánicas con peso muy reducido. Las uniones se realizaron mediante conformación de chapa de acero inoxidable de 2 mm y remaches de 4.8 mm A4, todo ello diseñado y calculado por los estudiantes.

Como resultado de este proceso de enseñanza-aprendizaje basado en proyectos los estudiantes no solo han adquirido conocimientos y habilidades de diseño, cálculo y fabricación de un caso práctico real, sino que han tenido que reforzar sus habilidades organizativas y de trabajo en equipo para alcanzar los objetivos planteados.

Con este modesto proyecto, y la futura implicación de otras áreas y docentes, se pretende poner en marcha en la EIIC una línea docente de trabajo donde los estudiantes puedan desarrollar drones de carga que permitan resolver problemas específicos de nuestras islas, como pueda ser el transporte de carga, salvamento y rescate, gestión de incendios, etc.

Finalmente, se desea agradecer la inestimable colaboración de la empresa MVA Fiber Canarias, empresa canaria especializada en el suministro y fabricación de componentes de PRFV, por el suministro gratuito de los materiales de fabricación sin los cuales no hubiera sido posible materializar el diseño final de los estudiantes.

Estudiantes:

• César de Jesús Álvarez Milanés
• Álvaro Brito Fernández
• Lara Ergueta Rodríguez
• Javier Alfredo Esteban Segura
• Unai Gallo Boixeda
• Jose Alberto Galván Rodríguez
• Amanda Hernández Montesdeoca
• Miguel Martín Ventura
• Carlos Mercader Ponce
• Alexandra Pallarés Rodríguez
